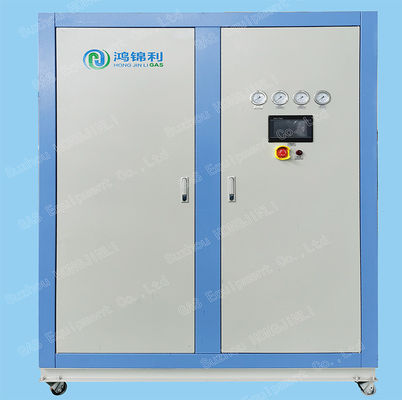

박스 Psa 타입 질소 발전기 Psa 가스 발전기

박스 PSA 질소 발전기

설명

질소 발전기의 공정 흐름은 일반적으로 여러 단계가 포함되며, 각각의 단계가 질소 가스의 생산에 기여합니다. 다음은 프로세스의 자세한 설명입니다.

공기 압축: 첫 번째 단계 는 대기 공기 를 압축 하는 것 이다. 공기 는 질소 발생기 에 흡수 되어 나사 압축기 나 교차 압축기 를 사용하여 압축 된다.압축으로 바람의 압력이 원하는 수준으로 상승, 일반적으로 7 ~ 10 대기.

공기 냉각: 압축 공기는 열 교환기 및 응축기들로 구성된 냉각 시스템에 들어갑니다. 이 부품들에서 공기는 낮은 온도까지 냉각됩니다. 그 결과,공기 안의 수분 중 일부는 액체 형태로 응고됩니다., 하수 시스템을 통해 제거됩니다.

공기 정화: 냉각 된 공기 는 정화 단계 에 들어갑니다. 종종 분자 필이 사용 됩니다.분자 필기는 산소를 선택적으로 흡수하는 특정 포스 크기의 흡수 물질입니다.이 과정은 산소와 다른 불순물을 제거하여 질소 가스의 순도를 높입니다.

질소 압축: 정제 된 질소 가스는 나사 압축기 또는 원심 압축기를 사용하여 원하는 작업 압력에 압축됩니다.압축은 추가 가공을 위해 질소 가스의 압력을 증가, 저장 또는 운송.

저장 및 유통: 압축 질소 가스는 저장 탱크 또는 파이프라인 시스템을 통해 저장 및 배포됩니다. 저장 탱크는 다양한 생산 수요를 충족시키기 위해 일시적 저장을 제공합니다.파이프라인이 특정 장비나 애플리케이션에 질소 가스를 공급할 수 있도록 하는 동안.

이 단계들은 함께 질소 발전기의 기본 프로세스 흐름을 형성합니다. 질소 가스를 압축, 냉각, 정화 및 압축함으로써,발전기는 다양한 산업 및 응용 용도로 고순도 질소 가스를 추출하고 생산할 수 있습니다..

압력 스윙 흡수 (PSA) 질소 생성기는 흡수 물질을 사용하여 가스의 선택적 흡수 원칙에 따라 작동합니다.다음은 PSA 질소 발전기의 작동 원리에 대한 설명입니다:

흡수: 프로세스는 압축 공기가 흡수 물질의 침대를 포함하는 흡수 용기에 향함으로써 시작됩니다. 일반적으로 탄소 분자 필름 (CMS).흡수 물질은 산소에 대한 높은 친밀감을 가지고 있습니다., 수증기, 그리고 공기 중에 존재하는 다른 불순물.

선택적 흡수: 높은 압력 하에서 흡수 물질은 산소와 다른 불순물을 선택적으로 흡수하며 질소가 통과하도록 허용합니다.이것은 서로 다른 기체에 대한 흡수 물질의 흡수 용량과 친밀성의 차이로 인해 발생합니다.그 결과, 질소 풍부한 가스 흐름은 배 밖으로 나와 추가 처리를 위해 수집됩니다.

정화: 흡수 침대가 산소 와 불순물 로 포화 될 때 압력 이 풀려나고, 배 는 정화 단계 를 거친다. 이 단계 도중,이전에 압축된 공기의 일부가 용기의 정화 쪽으로 돌립니다.산소와 불순물이 풍부한 정화 가스 흐름은 시스템 밖으로 환기를 통해 흡수 침상에서 제거됩니다.

흡수 전환: 두 개의 흡수 용기 사이에 압축 공기의 흐름을 전환하여 프로세스가 계속됩니다. 한 용기가 산소와 불순물을 흡수하는 동안,다른 배는 정화 단계를 거칩니다.이 순환적인 작업은 질소 가스의 지속적인 공급을 보장합니다.

제어 시스템: PSA 질소 발전기는 프로그래밍 가능한 논리 제어기 (PLC) 또는 유사한 시스템으로 제어됩니다. 제어 시스템은 다른 단계의 시기와 순서를 관리합니다.적절한 흡수를 보장합니다, 정화 및 전환 사이클.

흡수, 정화, 전환 순환을 반복함으로써PSA 질소 발전기는 압축 공기로부터 산소와 불순물을 선택적으로 흡수하여 고순도 질소 가스 흐름을 지속적으로 생성 할 수 있습니다.생산 된 질소 가스는 신뢰할 수 있고 현장 질소 공급이 필요한 다양한 산업 및 응용 분야에서 사용될 수 있습니다.

사양

박스 PSA 질소 발전기

질소 용량: 1 ~ 100Nm3/h
질소 순도: 95%~999.999%
질소 압력: 0.5-0.8Mpa (고압의 증폭) 질소 이슬점: ≤-40°C (대기 압력)
제어 전원 공급: 0.2kw 220v 50Hz
