고압 Psa 기술 질소 생성 시스템

PSA 질소 발전기

설명

여러 가지 요인이 PSA (압 스윙 흡수) 질소 생성기에서 얻을 수있는 순도 수준에 영향을 미칩니다. 이러한 요인은 다음을 포함합니다.

흡수 물질: 탄소 분자 필름 (CMS) 또는 제올라이트와 같은 흡수 물질의 선택은 달성 가능한 순도 수준을 결정하는 데 결정적인 역할을합니다.각기 다른 흡수 물질은 산소와 다른 불순물을 흡수하는 용량과 선택성을 다양하게 가지고 있습니다.산소에 대한 더 높은 선택성을 가진 흡수제는 더 높은 순수 질소 출력을 초래합니다.

흡수 및 탈 흡수 시간: PSA 사이클 내의 흡수 및 탈 흡수 단계의 기간은 분리 효율과 순도 수준에 영향을줍니다.더 긴 흡수 시간은 더 철저하게 불순물을 제거 할 수 있습니다.그러나 더 긴 사이클 시간은 전체 질소 생산율을 줄일 수 있습니다.

압력 수준: PSA 질소 생성기의 작동 압력은 분리 효율에 영향을 미칩니다. 더 높은 작동 압력은 일반적으로 흡수 물질의 흡수 용량을 향상시킵니다.,더 나은 불순물 제거와 더 높은 순수 질소를 초래합니다. 그러나 더 높은 압력으로 압축에 더 많은 에너지가 필요할 수 있습니다.

흐름 속도: 압축 공기 및 질소 흐름의 흐름 속도는 가스와 흡수 물질 사이의 접촉 시간에 영향을 미칩니다.효율적인 흡수 및 소흡을 위해 충분한 접촉 시간을 보장하기 위해 최적의 흐름 속도를 결정해야합니다., 이는 달성된 순도 수준에 영향을 미칩니다.

흡수 베드 수: PSA 질소 발전기는 여러 개의 흡수 베드를 병행하여 설계할 수 있습니다.흡수 베드 수를 늘리면 더 많은 흡수 용량을 제공하여 연속 작동을 가능하게 함으로써 정화 과정을 향상시킵니다.여러 침대는 질소 생산을 중단하지 않고 흡수 물질을 재생하는 유연성을 제공하여 더 높은 순도 수준을 제공합니다.

시스템 설계 및 제어: PSA 질소 발전기의 전체 설계 및 제어 시스템은 원하는 순도 수준을 달성하는 데 중요한 역할을합니다. 효율적인 밸브 순서,정밀 압력 조절, 정확한 사이클 타이밍은 효과적인 분리 및 질소 순도를 극대화합니다.

피드 가스 내의 불순물 농도: 압축 공기 피드 가스 내의 초기 불순물 농도는 달성 가능한 순도 수준에 영향을 줄 수 있습니다.더 높은 초기 불순물 농도는 원하는 순도를 달성하기 위해 더 광범위한 흡수 용량과 더 긴 사이클 시간을 필요로 할 수 있습니다..

달성 가능한 순수 수준은 또한 응용 프로그램의 특정 요구 사항에 의해 영향을 받는다는 점에 유의해야합니다.특정 애플리케이션에 필요한 순도 수준은 이러한 요구 사항을 충족시키기 위해 PSA 질소 발전기의 설계 고려 사항과 최적화를 결정합니다.제조업체 또는 공급자와의 상담은 시스템 능력에 대한 지침을 제공하며 원하는 순도 수준을 달성하기위한 최적의 구성을 결정하는 데 도움이 될 수 있습니다.

PSA의 작동 (압 스윙 흡수) 질소 생성기는 두 가지 주요 단계를 포함: 흡수 단계와 소흡 단계. 여기 각 단계에 대한 설명입니다:

흡수 단계:
흡수 단계 동안, 불순물, 주로 산소를 포함하는 압축 공기가 PSA 질소 생성기에 들어갑니다.공기는 특수 흡수 물질로 채워진 하나 이상의 흡수 침대를 통과합니다., 탄소 분자 시트 (CMS) 또는 제올라이트와 같이.
공기가 흡수 침대에 흐르면서 흡수 물질은 산소 분자를 선택적으로 흡수하고 질소 분자가 통과하도록합니다.이 분리는 흡수 물질의 표면에 산소와 질소 사이의 흡수 친화력의 차이에 기초합니다..

흡수 침대는 산소 분자를 포착하여 공기 흐름을 효과적으로 정화합니다. 산소 함량이 감소한 질소 가스는흡수 베드 (adsorption bed) 에서 빠져나와 정제 된 질소 제품으로 수집됩니다..

소흡 단계:
흡수 단계 이후 침대의 흡수 물질은 산소와 다른 불순물로 포화됩니다. 질소 생산을 계속하기 위해,흡수 물질은 갇힌 불순물을 제거하여 재생해야합니다..
소흡 단계는 소흡 불순물을 방출하기 위해 흡수 침대에 압력을 감소시키는 것을 포함합니다.이 압력 감소로 인해 흡수 물질은 갇힌 산소 분자를 흡수하지 않습니다..

소흡기 과정을 촉진하기 위해 정제 된 질소 제품 또는 별도의 정화 가스의 일부가 소흡기 단계의 반대 방향으로 침상 () 을 통해 다시 전달됩니다.이 정화 가스는 소화 된 불순물을 제거합니다., 시스템에서 배출 할 수 있습니다.

소흡기 단계가 완료되면 다음 소흡기 주기에 압력이 소흡기 침대에 복원되고 프로세스가 반복됩니다.

흡수 및 흡수절차는 순환적으로, 하나 이상의 흡수장들이 흡수절차에서 작동하고 다른 것들은 흡수절차에 있습니다.이 순환은 중단 없이 지속적인 질소 생산을 가능하게 합니다., 정제 된 질소의 일관된 공급을 보장합니다.

각 단계의 기간, 압력 수준, 흐름 속도 및 흡수 베드 수가 PSA 질소 발전기의 특정 설계 및 요구 사항에 따라 제어 및 최적화됩니다.

전체적으로 PSA 질소 발생기에서 흡수 및 흡수절차는 압축 공기로부터 산소와 불순물을 선택적으로 제거 할 수 있습니다.고정도의 질소 가스를 생산하는.

사양

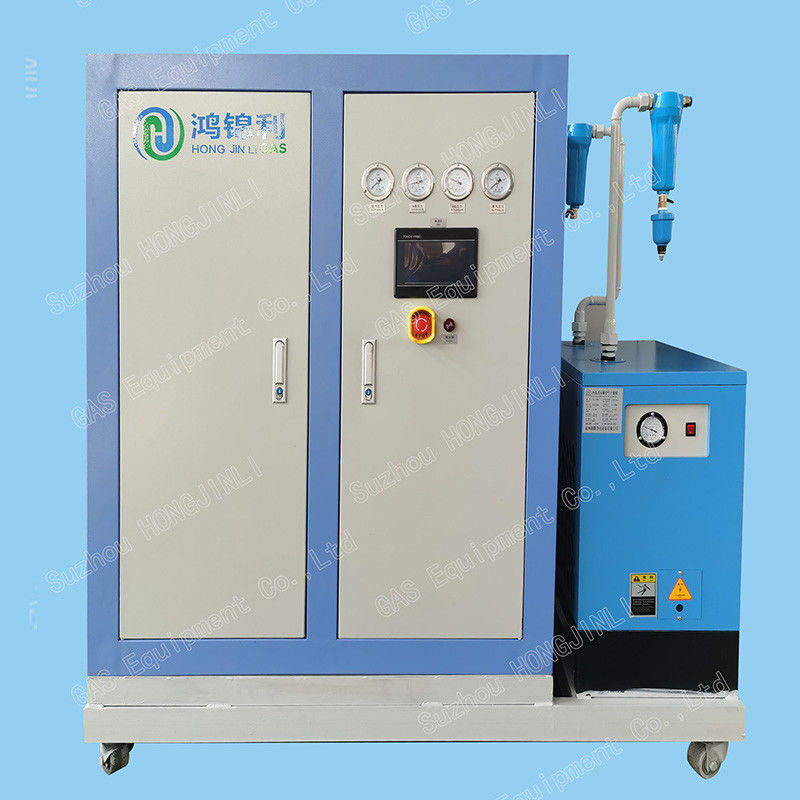

박스 PSA 질소 발전기

질소 용량: 1 ~ 100Nm3/h
질소 순도: 95%~999.999%
질소 압력: 0.5-0.8Mpa (고압의 증폭) 질소 이슬점: ≤-40°C (대기 압력)
제어 전원 공급: 0.2kw 220v 50Hz
