Psa 시스템 수소 분리 과정

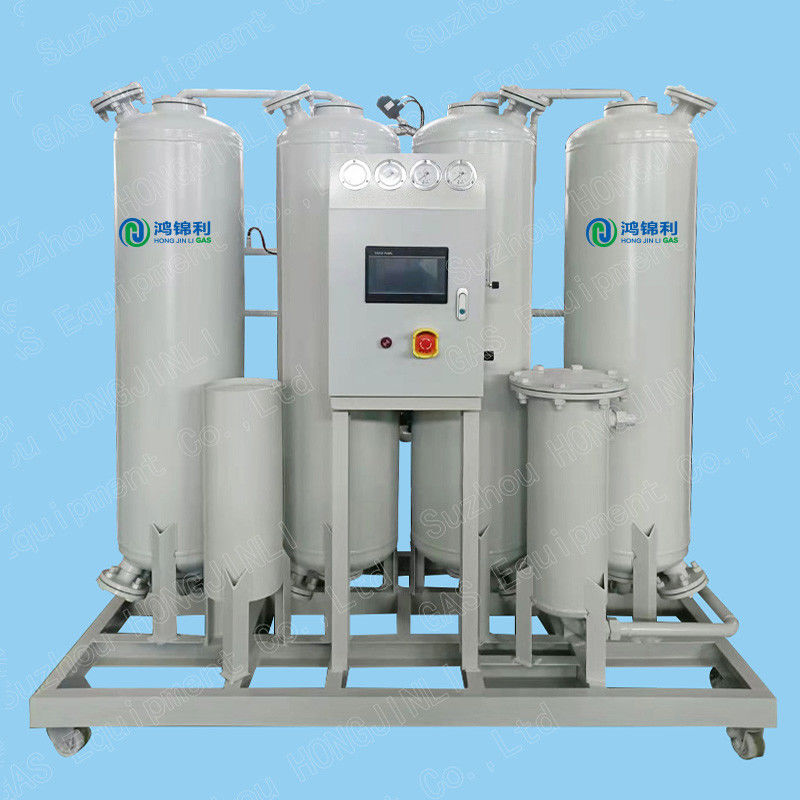

PSA 질소 발전기

설명

PSA (Pressure Swing Adsorption) 질소 생성기는 선택적 흡수 원칙에 따라 작동합니다.일반적으로 탄소 분자 시트 (CMS)질소 분자보다 산소 분자에 대한 친밀도가 높습니다.

이 과정 은 압축 공기 를 PSA 질소 발전기 로 인도 함 으로 시작 된다. 공기 는 불순물 과 오염물 을 제거 하기 위해 일련 의 필터 를 통과 한다.그 후 필터링 된 공기는 흡수 물질을 포함하는 용기에 들어가.

압력 아래에서 흡수 물질은 산소 분자를 선택적으로 흡수하여 질소 분자가 비교적 영향을 받지 않고 통과 할 수 있습니다.이 분리는 흡수 물질에 산소와 질소의 다른 흡수 특성을 활용하여 달성됩니다.그 결과, 훨씬 더 높은 순도를 가진 질소 가스의 흐름이 생성됩니다.

흡수 과정은 흡수 물질이 산소로 포화될 때까지 계속됩니다. 이 시점에서 용기 압력이 낮아지고 압력 변동이 발생합니다. 압력을 줄임으로써,흡수된 산소 분자는 흡수 물질에서 방출됩니다., 재생하고 다음 주기에 대비할 수 있도록 합니다.

질소 가스의 지속적인 공급을 보장하기 위해 PSA 질소 발전기는 일반적으로 여러 용기 또는 흡수 침대에 작동합니다.다른 침대는 재생을 거칩니다.이 사이클 과정은 고 순수 질소 가스의 일정하고 끊이지 않는 흐름을 보장합니다.

전체적으로 PSA 질소 발전기의 원리는 특수 흡수 물질에 산소와 질소의 차분 흡수에 기반합니다. 압력을 조작함으로써,시스템은 산소의 선택적 흡수 및 흡수를 달성합니다., 고 순수 질소 가스의 생산을 초래합니다.

기술적 특징
1) 완전 자동화
모든 시스템은 관리가 없는 동작과 자동 질소 수요 조절을 위해 설계되었습니다.
2) 낮은 공간 요구
설계와 도구는 공장 크기를 매우 컴팩트하고, 스키드에서 조립, 공장에서 미리 제조.
3) 빠른 시작
시작 시간은 원하는 질소 순도를 얻기 위해 5 분입니다. 그래서 이 단위는 질소 수요에 따라 ON & OFF로 전환 할 수 있습니다.
변화.
4) 높은 신뢰성
매우 안정적이고 지속적인 작동을 위해 안정적인 질소 순수성. 플랜트 가용 시간 항상 99% 이상입니다.
5) 분자 시브의 수명
예상 분자 필기의 수명은 약 15 년, 즉 질소 공장 전체 수명 시간입니다. 따라서 교체 비용이 없습니다.
6) 조절 가능
흐름을 바꾸면 질소를 정확하게 정결하게 공급할 수 있습니다.

사양

박스 PSA 질소 발전기

질소 용량: 1 ~ 100Nm3/h
질소 순도: 95%~999.999%
질소 압력: 0.5-0.8Mpa (고압의 증폭) 질소 이슬점: ≤-40°C (대기 압력)
제어 전원 공급: 0.2kw 220v 50Hz
