| 강조하다: | 기름과 물 분리 필터,기름 제거 필터 카트리지,분리 필터 카트리지는 |
||
|---|---|---|---|

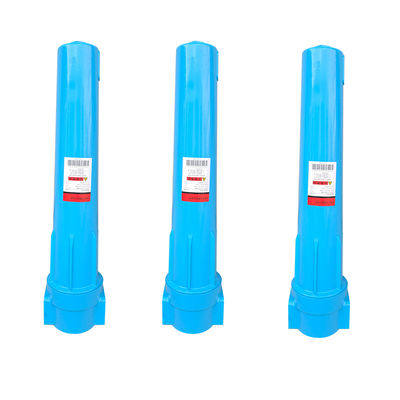

기름 제거 정밀 필터
설명
작업 조건 및 기술 지표
최대 작업 압력: <1.6MPa
권장 최대 작동 온도: <66 °C
권장 최소 작동 온도: <1.5 °C
| 기름 제거 정밀 필터 기술 매개 변수 | |||||||
| 모델 | 공기 파이프 지름 | 공기 처리 용량 ((m3/min) | 크기 (mm) A H H1 | 무게 (kg) | 필터 요소/량 | ||
| 스레드 인터페이스 | |||||||
| BF0005 ((G) | DN20 ((G3⁄4") | 0.8 | 100 | 270 | 26 | 1.1 | BE0005 |
| BFO010(G) | DN20(G33⁄4*) | 1.8 | 100 | 270 | 26 | 1.4 | BE0010 |
| BF0020(G) | DN25 ((G1") | 2.8 | 100 | 270 | 26 | 1.5 | BE0020 |
| BF0030(G) | DN25 ((G1") | 3.8 | 115 | 340 | 40 | 2.6 | BE0030 |
| BF0040(G) | DN40 ((G11⁄2*) | 5.5 | 115 | 380 | 40 | 3.3 | BE0040 |
| BF0060(G) | DN40 ((G11⁄2*) | 6.8 | 115 | 380 | 40 | 3.5 | BE0060 |
| BF0080(G) | DN50 ((G2*) | 8.8 | 135 | 690 | 50 | 4.5 | BE0080 |
| BF0100(G) | DN50 ((G2") | 11.5 | 135 | 690 | 50 | 4.8 | BE0100 |
| BF0120 ((G) | DN65(G21⁄2*) | 14 | 160 | 870 | 65 | 10 | BE0120 |
| BF0150 ((G) | DN65(G21⁄2*) | 19 | 160 | 870 | 65 | 12 | BE0150 |
| BF0250 ((G) | DN80(G3) | 28.5 | 220 | 790 | 184 | 17 | BE0250 |
| 플랜지 인터페이스 | |||||||
| BF0300 ((F) | DN80(F3) | 35 | 400 | 1036 | 170 | 48 | BE0300 |
| BF0400 ((F) | DN100(F4) | 45 | 459 | 1076 | 170 | 51 | BE0400 |
| BF0500 ((F) | DN100(F4) | 55 | 565 | 860 | 670 | 68 | BE0250X2 |
| BF0600 ((F) | DN125(F5) | 65 | 565 | 1150 | 965 | 120 | BE0300X2 |
| BF0800 ((F) | DN150(F6) | 85 | 570 | 960 | 817 | 130 | BE0400X2 |
| BF1000 ((F) | DN150(F6) | 105 | 570 | 1250 | 993 | BE0300X3 | |
| BF1200 ((F) | DN200(F8) | 120 | 670 | 1010 | 820 | BE0400X3 | |
| BF1400 ((F) | DN200(F8) | 140 | 670 | 1045 | 895 | BE0300X4 | |
| BF1600 ((F) | DN200(F8) | 160 | 670 | 1226 | 1036 | BE0400X4 | |
| BF2000 ((F) | DN250(F10) | 200 | 800 | 1366 | 1128 | BE0400X5 | |
| BF2500 ((F) | DN250(F10) | 250 | 800 | 1420 | 1178 | BE0400X6 | |
| BF3000 ((F) | DN300(F12) | 300 | 950 | 1268 | 996 | BE0400X7 | |
| BF3600 ((F) | DN300(F12) | 360 | 950 | 1500 | 1220 | BE0400X8 | |
| 다른 압력 아래의 교정 계수는 아래와 같다: | |||||||||||
| 작업 압력 | 1 | 2 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 17 | 20 |
| 압력 계수 | 0.38 | 0.53 | 0.65 | 0.85 | 1 | 1.13 | 1.25 | 1.36 | 1.46 | 1.56 | 1.7 |
공기 필터링 원리
가스 및 액체 필터링은 공기 및 액체에서 입자가 현저하게 다르게 행동하기 때문에 완전히 다른 원리에 따라 작동합니다. 통합 액체는 주로 " 차단 "에 의존합니다.그리고 효과적인 공기 필터링의 열쇠는 세 가지 기본적인 필터링 원칙에 있습니다.:
1. 직선으로 움직이는 크고 무거운 입자를 "직접 잡는다".
2"무동력 충돌"은 공기 흐름에 따라 방향이 약간 변화하고 더 작고 가벼운 입자를 포착하는 데 사용됩니다.
3매우 작은 입자들은 "브라우니안 운동"으로 인해 필터링됩니다. 입자들이 섬유에 닿을 때, 그들은 밴 데르 발스의 힘에 의해 강하게 끌립니다.전기 정적 인력 및 진공 흡수연구 결과에 따르면, 깊이 유형의 공기 필터링에서는 0.03μm의 입자를 완전히 필터링 할 수 있는 한 0.01μm 크기의 입자를 필터링 할 수 있습니다.
공기 필터링 원리
가스 및 액체 필터링은 공기 및 액체에서 입자가 현저하게 다르게 행동하기 때문에 완전히 다른 원리에 따라 작동합니다. 통합 액체는 주로 " 차단 "에 의존합니다.그리고 효과적인 공기 필터링의 열쇠는 세 가지 기본적인 필터링 원칙에 있습니다.:
1. 직선으로 움직이는 크고 무거운 입자를 "직접 잡는다".
2"무동력 충돌"은 공기 흐름에 따라 방향이 약간 변화하고 더 작고 가벼운 입자를 포착하는 데 사용됩니다.
3매우 작은 입자들은 "브라우니안 운동"으로 인해 필터링됩니다. 입자들이 섬유에 닿을 때, 그들은 밴 데르 발스의 힘에 의해 강하게 끌립니다.전기 정적 인력 및 진공 흡수연구 결과에 따르면, 깊이 유형의 공기 필터링에서는 0.03μm의 입자를 완전히 필터링 할 수 있는 한 0.01μm 크기의 입자를 필터링 할 수 있습니다.
