| 이름: | 흡착식 에어드라이어 | 압축공기의 이슬점: | -40C |
|---|---|---|---|
| 강조하다: | 흡착작용 드라이어,모듈식 흡수 건조기,압축 공기 건조기 |
||

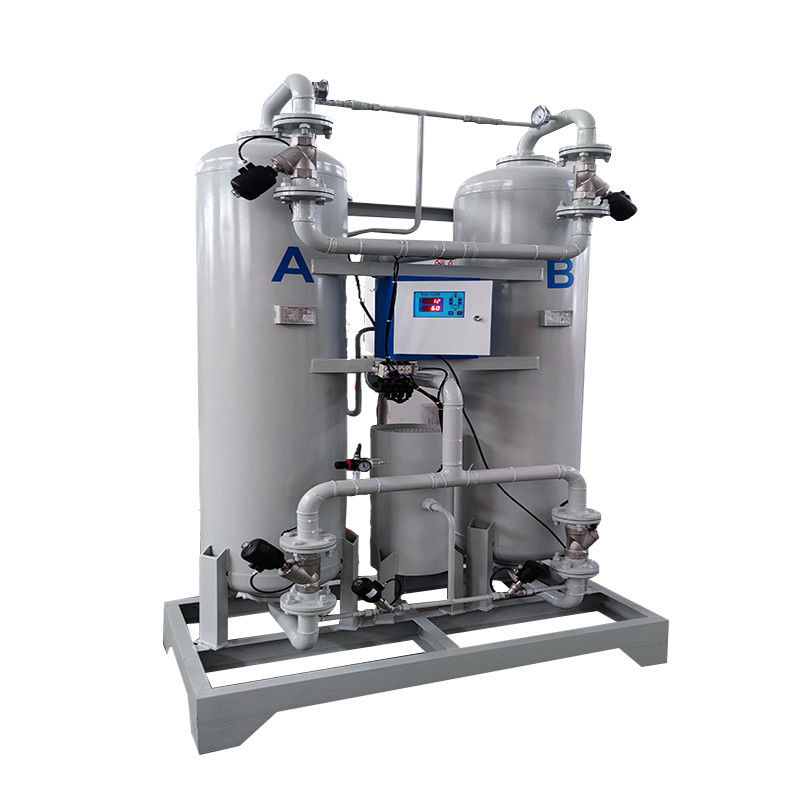

흡수 공기 건조기
| 열이 없는/마이크로 열 (LH) 재생 흡수 건조기 기술 매개 변수 | ||||||
| 모델 | 공기 처리 (m3/min) | 파이프 지름 ((mm) | 크기 (길이 x 너비 x 높이 mm) | 가열 전력/전력 공급 (마이크로 열) | 장비 무게 (열이 없는 kg) | 장비 무게 (미크로 열 kg) |
| BX0005 | 0.8 | DN15 | 600X350X1500 | 70 | ||
| BX0010 (LH) | 1.8 | DN20 | 650X450X1500 | 0.35/220 | 80 | 95 |
| BX0020(LH) | 2.8 | DN20 | 700X450X1500 | 0.5/220 | 100 | 120 |
| BX0030 (LH) | 3.8 | DN25 | 900X480X1600 | 0.75/220 | 130 | 140 |
| BX0040 (LH) | 5.5 | DN40 | 1000X650X1750 | 1.25/220 | 250 | 270 |
| BX0060(LH) | 6.8 | DN40 | 1000X700X1800 | 1.5/220 | 280 | 300 |
| BX0080(LH) | 8.8 | DN50 | 1100X700X1900 | 2.0/220 | 450 | 480 |
| BX0100(LH) | 11.5 | DN50 | 1100X650X2050 | 2.5/220 | 500 | 530 |
| BX0120 (LH) | 14 | DN65 | 1200X850X2200 | 3.0/380 | 550 | 580 |
| BX0150 (LH) | 16 | DN65 | 1200X850X2200 | 3.75/380 | 580 | 620 |
| BX0200(LH) | 22.8 | DN80 | 1400X1000X2350 | 5.0/380 | 860 | 900 |
| BX0250 (LH) | 28.5 | DN80 | 1400X1000X2500 | 6.25/380 | 1200 | 1250 |
| BX0300 (LH) | 35 | DN80 | 1750X1100X2500 | 7.5/380 | 1600 | 1700 |
| BX0400 (LH) | 45 | DN100 | 1700X1100X2600 | 10/380 | 1900 | 2000 |
| BX0500 (LH) | 55 | DN100 | 1900X1200X2800 | 12.5/380 | 2300 | 2500 |
| BX0600 (LH) | 65 | DN125 | 2000X1300X2800 | 15/380 | 2800 | 3000 |
| BX0800 ((LH) | 85 | DN150 | 2200X1600X2900 | 20/380 | 3400 | 3800 |
| BX1000 ((LH) | 105 | DN150 | 2600X1600X2960 | 25/380 | 4100 | 4500 |
| BX1200 ((LH) | 120 | DN200 | 3200X1600X3000 | 30/380 | 4500 | 5000 |
| BX1600 (LH) | 160 | DN200 | 3800X1800X3000 | 40/380 | 6000 | 6500 |
| BX2000 (LH) | 200 | DN250 | 4200X2000X3000 | 50/380 | 7500 | 8000 |
| 참고: BX0005-BX2000 모델은 트윈 타워의 전통적인 구조입니다. (LH) 는 낮은 열의 흡수 건조기입니다. | ||||||
2미세 열 재생 흡수 건조기의 작업 흐름
미세 열 재생 흡수 건조기는 압력 스윙 흡수와 온도 스윙 흡수의 장점을 결합합니다.흡수 과정에서 흡수제로 흡수되는 습도는 재생 과정에서 재생 가스 (열과 건조한 공기) 의 열 확산과 낮은 압력에 의존합니다.그것은 메커니즘의 결합된 작용으로 완전히 제거 될 수 있습니다.
흡수
젖은 공기는 A1 밸브를 통해 낮은 파이프 지름에서 A 건조 실린더로 들어갑니다.
그것은 아래에서 위로 흡수층을 통해 흐르며, 건조된 공기는 상부 파이프 시스템에서 배출됩니다.
재생
작은 양의 건조한 공기가 (약 7%) 상부 유관 시스템을 통해 공기를 재생합니다.
조절 밸브가 압축 해제 된 후, 그것은 가열을 위해 히터에 들어갑니다. 뜨거운 공기 (재생 공기라고 불리는) 의 이 부분은 B 건조 실린더에 들어갑니다.B 실린더의 흡수제는 분석되고 흡수제의 건조 능력을 회복하기 위해 재생됩니다.재생 가스는 B2 밸브와 하층 파이프 시스템의 소음 차단기를 통해 대기권으로 방출됩니다.
압력을 동일화
흡수성 재생이 완료 된 후, B2 밸브는 닫히고, B 건조 실린더는 점차적으로
온라인 작업 압력으로 압력을 점차 높이고 전환 준비.
전환
하부 파이프 시스템의 B1 밸브가 열리고, A1 밸브가 닫혀 있고, A2 밸브가 열립니다.
두 건조 실린더 A와 B가 전환되고, 실린더 B는 흡수에 들어가고, 실린더 A는 압력화되고 재생됩니다. 작업 순서,작업 시간 및 난방 온도는 제어 장치에 의해 자동으로 제어됩니다..
