흡수 공기 건조기

1. 열 없는 재생 흡수 건조기의 작업 흐름

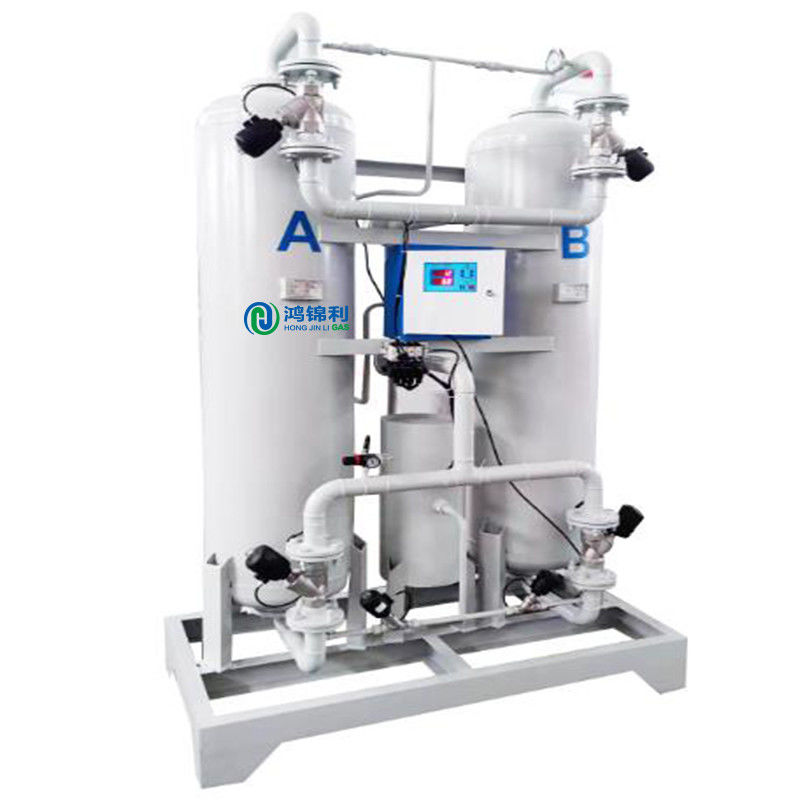

무열 재생 흡수 건조기는 압력 스윙 흡수 재생 순환을 사용하여 압축 공기 A와 B 두 건조 실린더를 통해 압축 공기를 교환합니다.한 실린더가 높은 부분 압력 (근무 압력) 상태에서 수증기를 흡수할 때, 다른 건조 실린더는 낮은 부분 압력에서 분석 (대기 압력을 수용), 그리고 설정 시간 프로그램에 따라 전환.

흡수
습한 공기는 A1 밸브를 통해 낮은 파이프 지름에서 A 건조 실린더에 입력, 그리고
흡수층을 통해 위로 흐르며, 건조된 공기는 상부 파이프 시스템에서 배출됩니다.
재생
건조한 공기의 일부 (약 14%) 는 상부 유관 시스템을 통과하여 공기를 재생합니다.
밸브를 B 건조 실린더에 들어가도록 조절합니다.그리고 압축된 건조한 공기 (재생가스라고 불리는) 는 B 건조 실린더의 흡수제를 분석하고 상단에서 하단으로 재생하여 흡수제의 건조 용량을 회복합니다.재생 가스는 하부 파이프 B2 밸브를 통과하고 펌프에서 대기권으로 빠져나갑니다.
압력을 동일화
흡수성 재생이 완료 된 후, B2 밸브는 닫히고 B 건조 실린더
온라인 작업 압력으로 누르고 전환 준비.
전환
하부 파이프 시스템의 B1 밸브가 열리고, A1 밸브가 닫혀 있고, A2 밸브가 열립니다.
두 건조 실린더 A와 B가 전환되고, 실린더 B는 흡수에 들어가고, 실린더 A는 압력화되고 재생됩니다.작업 순서와 작업 시간은 자동으로 컨트롤러에 의해 제어됩니다.
